AMS 4928Ti6Al4Vバーとワイヤー

AMS 4928Ti6Al4Vバーおよびワイヤー

1.範囲

1.1フォーム

この仕様は、棒、ワイヤー、鍛造品、フラッシュ溶接リング、直径または平行な側面間の最小距離を含めて最大6.000インチ（152.40 mm）までの描画形状、および鍛造またはフラッシュ溶接用の任意のサイズのストックの形のチタン合金を対象としています。リング。

1.2アプリケーション

これらの製品は通常、製品が焼きなまし状態で使用される温度での時間に応じて、750〜900°F（399〜510°C）の範囲の最高使用温度で中程度の強度を必要とする部品に使用されてきましたが、使用法そのようなアプリケーションに限定されません。

2.構成

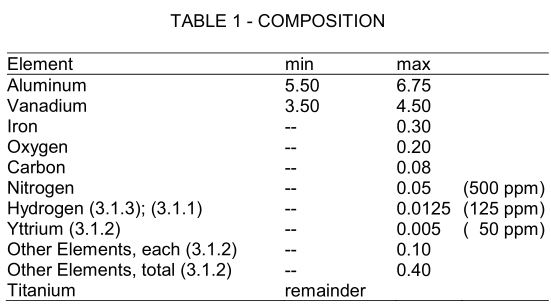

表1に示されている重量パーセントに適合しなければならない。 炭素はASTME1941に従って、水素はASTM E1447に従って、酸素と窒素はASTM E1409に従って、その他の元素はASTME539またはASTME2371に従って測定する必要があります。 購入者に受け入れられる場合は、他の分析方法を使用することもできます。

3状態

製品は、次の条件で供給されるものとします。

3.1バー

その後の冷間還元の有無にかかわらず、熱間仕上げされ、焼きなましされ、スケール除去されます。 購入者によって禁止されていない限り、バーは焼きなましの前に溶体化処理することができます。 購入者によって禁止されていない限り、機械加工または地面は許可されます。

合金は複数溶融します。 製品は、矯正、寸法サイジング、または表面仕上げ操作の前に、冶金学的作業操作によって最終的な厚さ/直径に処理されるものとします。 バーはプレートから切断してはならない。

3.2ワイヤー

冷間引抜、焼きなまし、スケール除去。

3.3熱処理

バー、ワイヤー、鍛造品、およびフラッシュ溶接リングは、次のように熱処理する必要があります。 高温計はAMS2750に準拠するものとします。

3.3.1溶体化処理

溶体化熱処理を使用する場合は、ベータトランジットより50〜150°F（28〜83°C）度の範囲内の温度に加熱し、選択した温度で±25°F（±14°C）以内に保持します。セクションの厚さ、使用する加熱装置および手順に見合った時間で、空冷またはそれ以上の速度で冷却します。

3.3.2アニーリング

1300〜1450°F（704〜788°C）の範囲内の温度に加熱し、選択した温度で±25°F（±14°C）以内に1時間以上保持し、必要に応じて冷却します。

3.4プロパティ

製品は、以下の要件に適合し、1250°F（677°C）までの任意の温度に加熱され、20分間±3の加熱状態に保たれ、空気中で冷却され、スケール除去された後、3.5.1.1の要件も満たす必要があります。 ：

3.4.1バー、ワイヤー、鍛造品、およびフラッシュ溶接リング

公称直径が6インチ（152 mm）以下、または平行な側面間の最小距離の製品は、次の特性を備えている必要があります。

4.ひずみ速度を0.005インチ/インチ/分（0.005 mm / mm /分）に設定し、0.2％のオフセット歩留まりを通じて±0.002インチ/インチ/分（0.002 mm / mm /分）の許容範囲内に維持します。ひずみ。

人気ラベル: ams 4928 ti6al4vバーとワイヤー、メーカー、サプライヤー、工場、卸売り、購入、販売
