TI-6AL-4Vとしても知られるチタングレード5のサプライヤーとして、私はさまざまな業界でこの合金の顕著な汎用性と広範な使用を直接目撃する特権を持っていました。このブログでは、Titanium Grade 5の機械加工特性を掘り下げ、そのユニークな特性、課題、および成功した機械加工のためのベストプラクティスを探ります。
化学組成と一般的な特性
チタングレード5は、主にチタン（TI）で構成される2相（α +β）チタン合金で、6％のアルミニウム（AL）と4％バナジウム（V）で構成されています。この要素の組み合わせにより、強度、耐抵抗、耐熱性の優れたバランスを提供する合金が得られます。チタングレード5の強度と重量の比率は高く、航空宇宙や自動車産業など、筋肉宇宙産業などの減量が重要なアプリケーションに最適です。また、良好な疲労抵抗と溶接性を示し、エンジニアリングアプリケーションでの魅力をさらに強化します。
機械加工の課題
チタングレード5は多くの利点を提供しますが、機械加工中にいくつかの課題も提示しています。主な課題の1つは、高温での切削工具との高い化学反応性です。チタン合金を機械加工すると、最先端で発生する熱により、チタンがツール材料と反応し、迅速なツール摩耗とツール寿命が減少します。この反応性は、チタングレード5の熱伝導率の低さによって悪化します。つまり、熱は切断ゾーンからすぐに消散しません。その結果、切削工具は高温を経験する可能性があるため、柔らかくなり、最先端を失う可能性があります。
もう1つの課題は、チタングレード5の高強度と靭性です。これらの特性により、材料を除去するために重要な切断力が必要なため、合金の切断が困難になります。高い切断力は、ツールのたわみ、振動、おしゃべりの増加につながる可能性があり、機械加工された部分の表面仕上げと寸法精度に悪影響を与える可能性があります。さらに、チタングレード5の高い靭性により、チップが長く糸状になり、切削工具を包み込み、加工プロセスに干渉する可能性があります。
機械加工戦略
チタングレード5の機械加工に関連する課題を克服するには、適切な機械加工戦略を採用することが不可欠です。これらの戦略には、適切な切削工具の選択、切断パラメーターの最適化、効果的なクーラントと潤滑剤の使用が含まれます。
切削工具
切削工具の選択は、チタングレード5の機械加工を成功させるために重要です。炭化物ツールは、硬度と耐摩耗性のために一般的に使用されます。ただし、チタン合金を機械加工するために特別に設計された炭化物グレードを選択することが重要です。これらのグレードは通常、細かい粒構造と高いコバルト含有量を備えており、チッピングに対する靭性と抵抗性が向上します。
コーティングはツールの摩耗に対する追加の保護層を提供し、ツールとワークピースの間の摩擦を減らすことができるため、コーティングされた炭化物ツールも有益です。機械加工チタン合金に人気のあるコーティング材料には、窒化チタン（TIN）、カルボントリドチタン（TICN）、および窒化アルミニウム（アルティン）が含まれます。
切断パラメーター
チタングレード5の効率的かつ正確な機械加工を実現するには、切断パラメーターの最適化が不可欠です。切断速度、飼料速度、およびカット深度は、ワークピース材料、ツール材料、および機械加工操作に基づいて慎重に選択する必要があります。
一般に、最先端で発生した熱を減らし、ツールの摩耗を最小限に抑えるために、チタングレード5を機械加工するには、切断速度が低いことをお勧めします。炭化物ツールの典型的な切断速度範囲は、1分あたり30〜60の表面フィート（SFM）です。より高い飼料速度を使用して材料の除去率を上げることができますが、過度のツール摩耗や表面仕上げが不十分であることを避けるために注意する必要があります。革命あたり0.002〜0.005インチ（IPR）の飼料速度は、ターニングおよびフライスの操作に一般的に使用されます。
切断ツールの過負荷を避けるために、切断の深さも慎重に制御する必要があります。通常は0.010〜0.030インチの間の浅いカットの深さを粗くするには推奨されますが、より良い表面仕上げを実現するために、仕上げ操作にはより小さな深さのカットを使用できます。
クーラントと潤滑
効果的なクーラントと潤滑剤を使用することは、チタングレード5を加工するために不可欠です。クーラントは、最先端の温度を下げ、チップを洗い流し、チップが切削工具への溶接を防ぐのに役立ちます。潤滑性が高い水溶性クーラントは、一般的にチタン合金の加工に使用されます。
クーラントに加えて、潤滑は摩擦を減らし、表面仕上げの改善にも有益です。ミスト潤滑または最小数量潤滑（MQL）システムを使用して、少量の潤滑剤を直接切断ゾーンに適用できます。これは、ツールの摩耗を減らし、チップの形成を改善するのに役立ちます。
アプリケーションと市場の需要
チタングレード5は、航空宇宙、自動車、医療、海洋など、さまざまな業界で広く使用されています。航空宇宙産業では、航空機のフレーム、エンジン部品、着陸装置などのコンポーネントに使用され、強度と重量の比率が高く耐性抵抗があります。自動車業界では、体重を減らしてパフォーマンスを向上させるために、ロッド、バルブ、サスペンションコンポーネントの接続などのアプリケーションに使用されます。
医療産業では、チタングレード5は、生体適合性と腐食抵抗のため、股関節や膝の置換などのインプラントに使用されます。海洋産業では、海水腐食に対する耐性により、プロペラ、シャフト、ファスナーなどの用途に使用されます。
チタン5グレード5の市場需要は、さまざまな業界での軽量および高強度の材料に対する需要の増加に伴い、今後数年間成長し続けると予想されています。チタン5グレード5のサプライヤーとして、当社はお客様のニーズを満たすために、高品質の製品と優れた顧客サービスを提供することに取り組んでいます。
関連製品

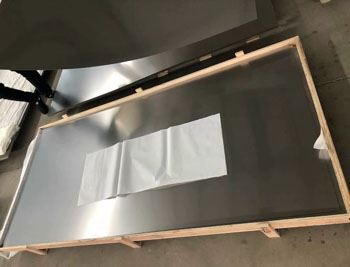

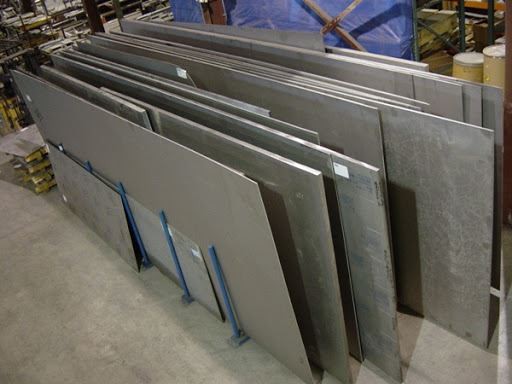

他のチタン合金に興味がある場合は、チタン合金グレード17、これは、優れた腐食抵抗と溶接性を備えたアルファチタン合金です。また、供給しますAMS 4928 TI6AL4VバーとワイヤーそしてAMS 4901チタンシート、ストリップ、プレート、航空宇宙およびその他の高性能アプリケーションで広く使用されています。
購入するにはお問い合わせください
チタングレード5の購入に興味がある場合、または当社の製品についてご質問がある場合は、お気軽にお問い合わせください。私たちは常にあなたの調達ニーズを支援し、情報に基づいた決定を下すために必要な情報とサポートを提供します。
参照
- ASMハンドブック、ボリューム2：プロパティと選択：非鉄合金と特別な目的の材料
- チタン合金の機械加工：科学技術、Y。アルティンタス、E。ブリンクスマイヤー、およびT.Özelにより編集
- チタン：テクニカルガイド、第2版、JRデイビス編
